施工方法

棚や架台等にダクトベースを取り付けます。
傾斜型補助ダクトベースによりアンサーキットに角度をつけて見やすくすることもできます。
ダクトベースの取り付けは、ドリルネジで行います。

※飛び出たネジの先端でケガをする恐れがある箇所についてはリベットで固定してください。

終端にダクトエンドを取り付けます。
ダクトエンドは通信・電源供給用の基板付きと、基板のない終端保護用の2種類があります。
基板付きダクトエンド側には静電気対策としてアース線を取り付けます。

専用のコネクタを使用して、ダクトエンドのケーブルとリンクボックスから配線してきたケーブルとを接続します。
コネクタはプライヤー等で圧接ずることで簡単に接続することができます。

アンサーキットはダクトレールにはめ込むだけで簡単に設置ができます。
アンサーキットには固有のアドレス（管理するための4桁の数値）を設定しておき、あらかじめ決められた位置に取り付けます。

アンサーキット間に粉塵等の侵入防止と保護のためにダクトカバーを取り付けます。
ダクトカバーはあらかじめ寸法に合わせてカットしておきます。
お客様でカットしていただくか、事前に採寸をして弊社でカットしたものを出荷することも可能です。

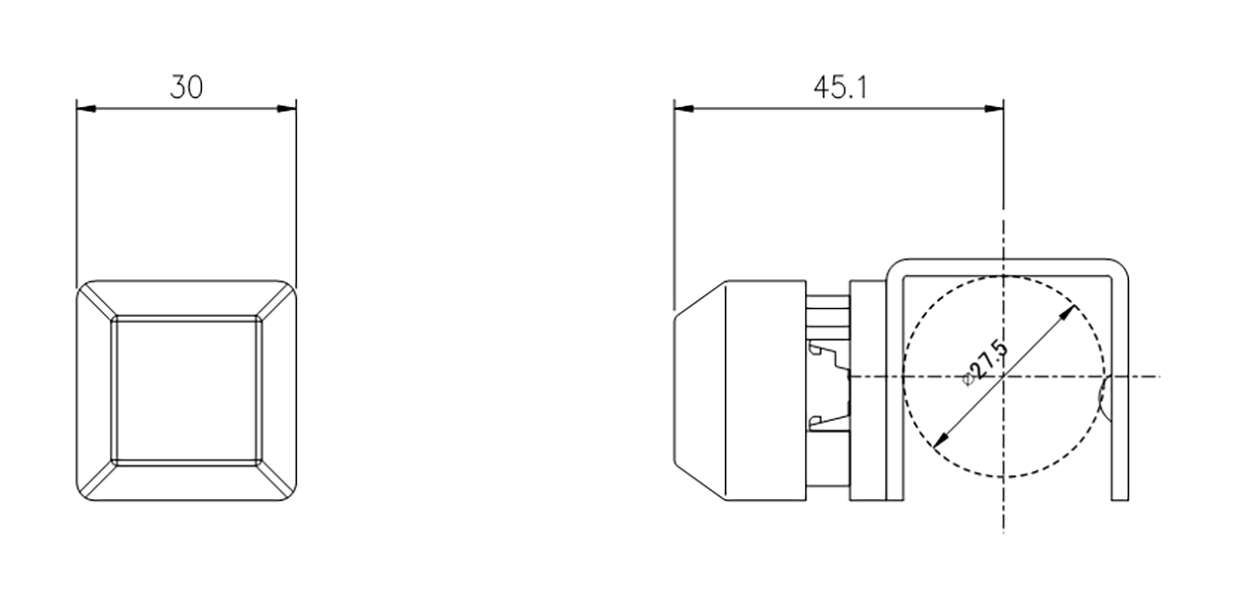

アンサーキットを取り付ける位置を決定します。

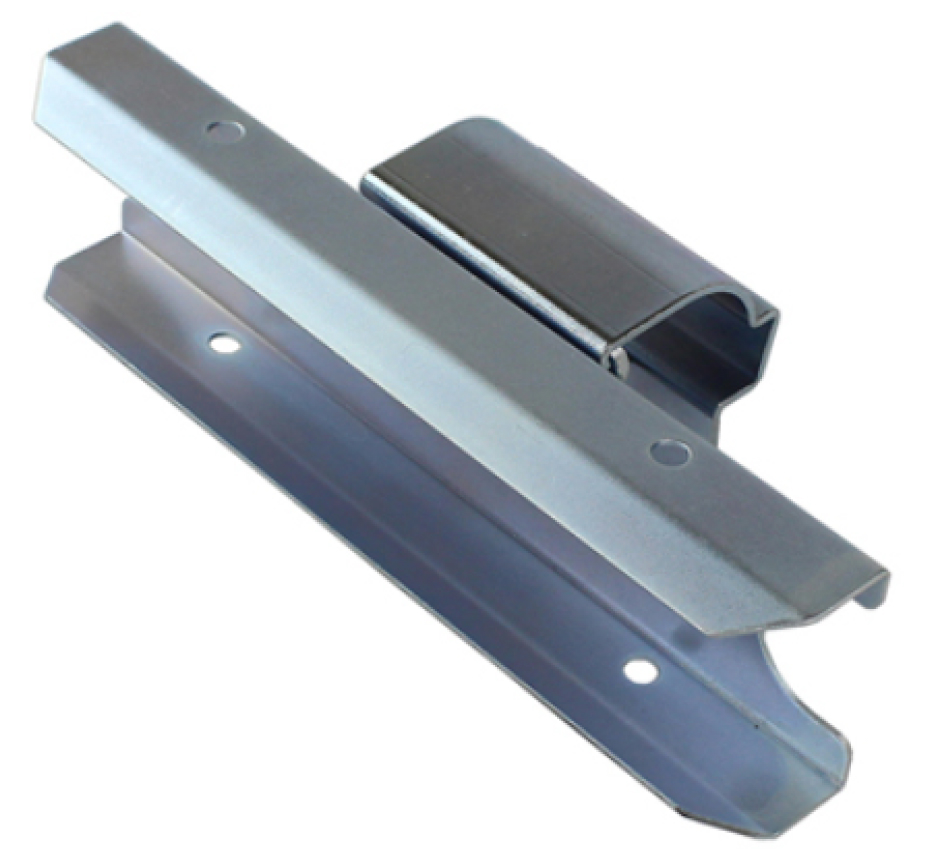

アンサーキットにセットされた金具本体側をパイプラックにあてがいます。

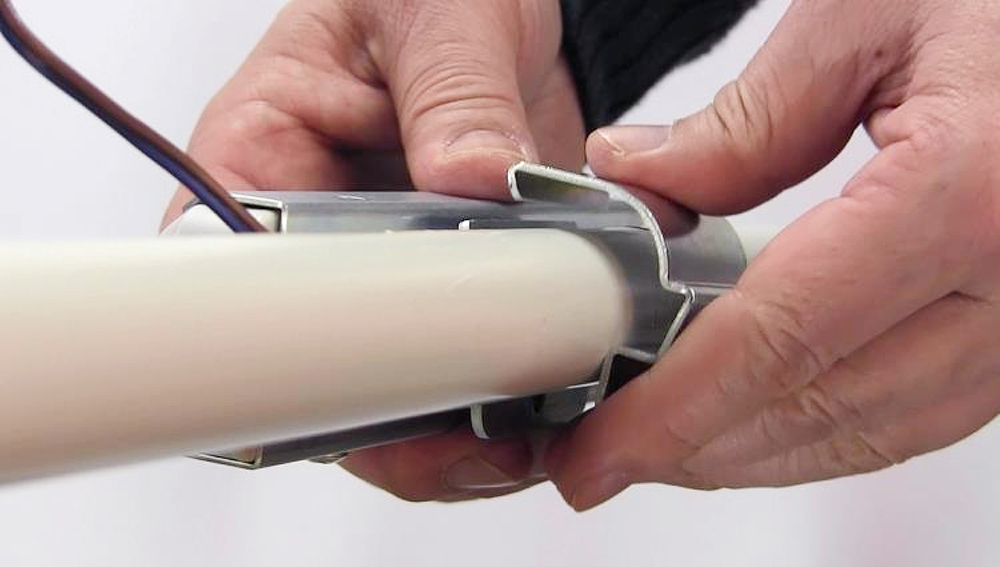

留め側の金具をパイプラックに添わせるように金具本体の引っ掛け部分に組付けます。
このときリンクボックスから配線してきた接続ケーブルを金具のスリットに通します。

付属の六角穴付きボルトで金具本体と留め側の金具を固定し、パイプを挟むように締め付けます。
六角レンチ１本で簡単に固定できます。

使用する六角レンチのサイズ：５

接続ケーブルにケーブルにアンサーキットのリード線を接続します。リード線は専用のコネクタを使用して接続します。
接続ケーブル及びリード線、コネクタを結束バンドで固定します。
